Установка ГУР 2110-2112 в Ваз 2109
Задача: установка гидроусилителя руля на Ладу 2109
1. Установка насоса (и всех вытекающих)
2. Установка рейки
Установка насоса
Снимаем старый генератор, его кронштейн и шкив (шкив нужно поставить под ручейковый ремень).
Ставим новый шкив.
Дольше переходим к насосу, он идёт уже с кронштейном от Лада 2110
Его нам нужно доработать, а именно убрать опору (мы её просто откручиваем) и отпилить уши к которым опора была прикручена (они упираются в рычаг) в итоге получаем вот такое изделие.
Прикинув на мотор получилось, что третье (крайнее правое крепление) нам тоже мешает оно попадает на болт крепление подушки двигателя. Можно конечно его фигурно подпилить взять более длинный болт и оставить как есть но мне показалось что двух болтов для удержания насоса достаточно, посему его тоже удаляем.
Дальше всё просто на место бывшего генератора ставим насос (генератор у нас перекочует выше)
Один болт встал отлично, второй нужен короткий у меня его не оказалось (на фотке выше видно), прикрутил на что было дабы продолжить сборку и понять что ещё понадобится.
Дальше ставим новый кронштейн генератора. Кронштейн я взял от калины под натяжной ролик, в сборе с генератором всё это дело выглядит так.
Итак ставим кронштейн встаёт он без каких либо сложностей 3 болта и всё на месте
Остаётся финал это генератор (гена кстати тоже от 2110) и вот тут возникли проблемы. Пришлось немного адаптировать его, с помощью ножниц по металлу.
Дальше всё просто ставим беспрепятственно генератор и накидываем ремень.
В целом на этом всё. Насос ГУР на ВАЗ 2109 установлен и работает. Ремень кстати нужен 6PK975 или 6pk970.
Установка рейки.

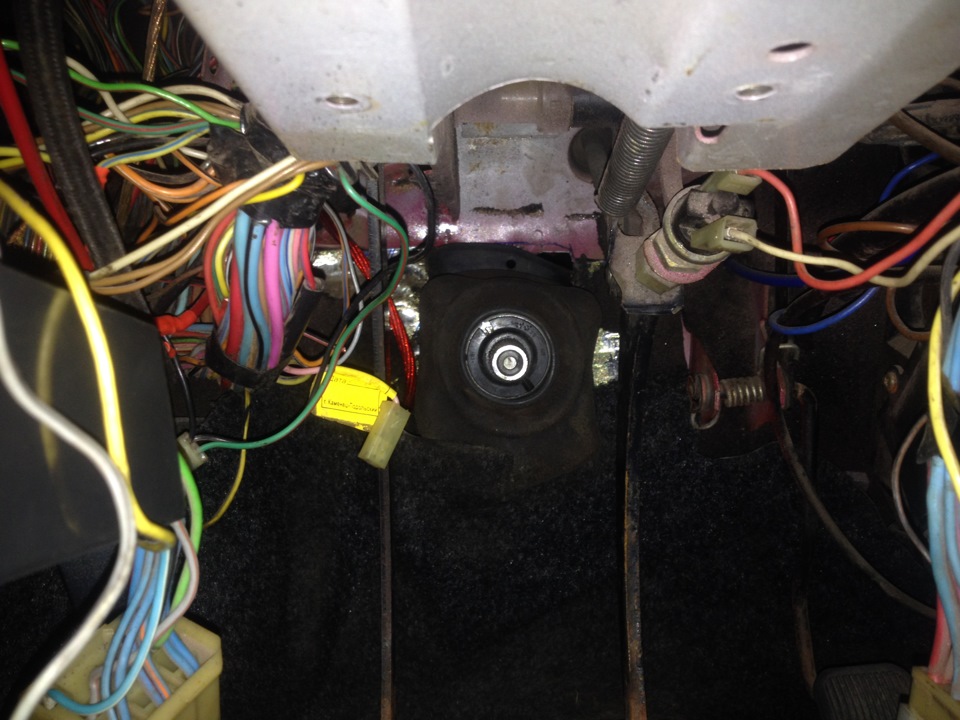

Первым делом снимаем старую рейку. В целом ничего сложного, скидываем рулевые наконечники откручиваем болт который соединяет рулевую рейку и рулевой вал (находится в педалях) и откручиваем саму рейку держится она на 4-х болтах.
Берём новую рейку. Проблема номер один это рулевые тяги. Надо оставить родные от девятки (либо не сделать будет развал) Различаются они сайлентблоками и их диаметром.

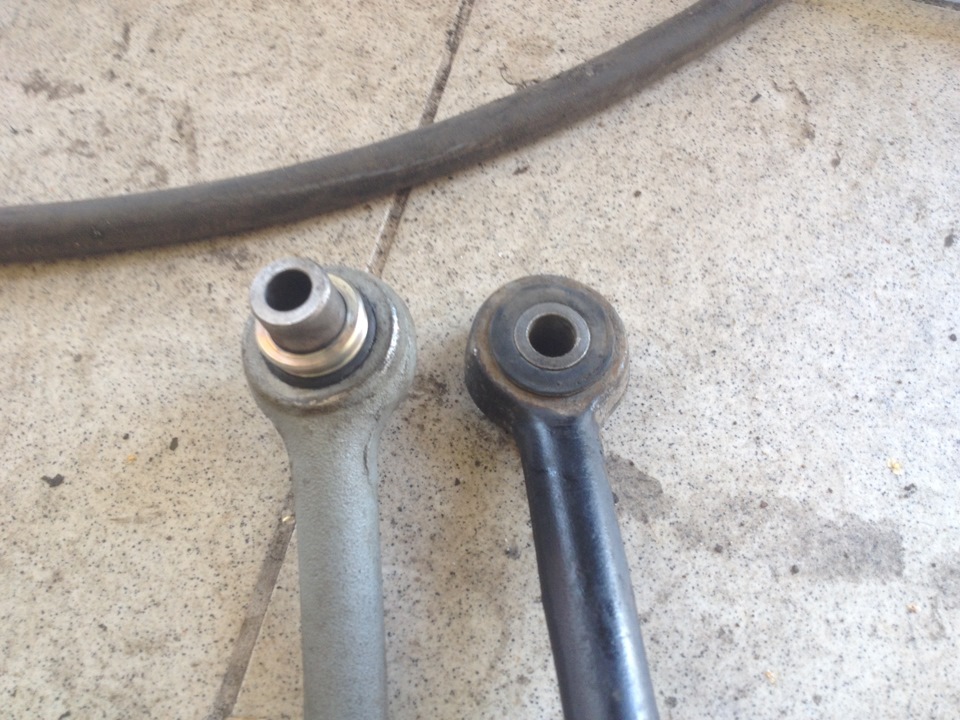

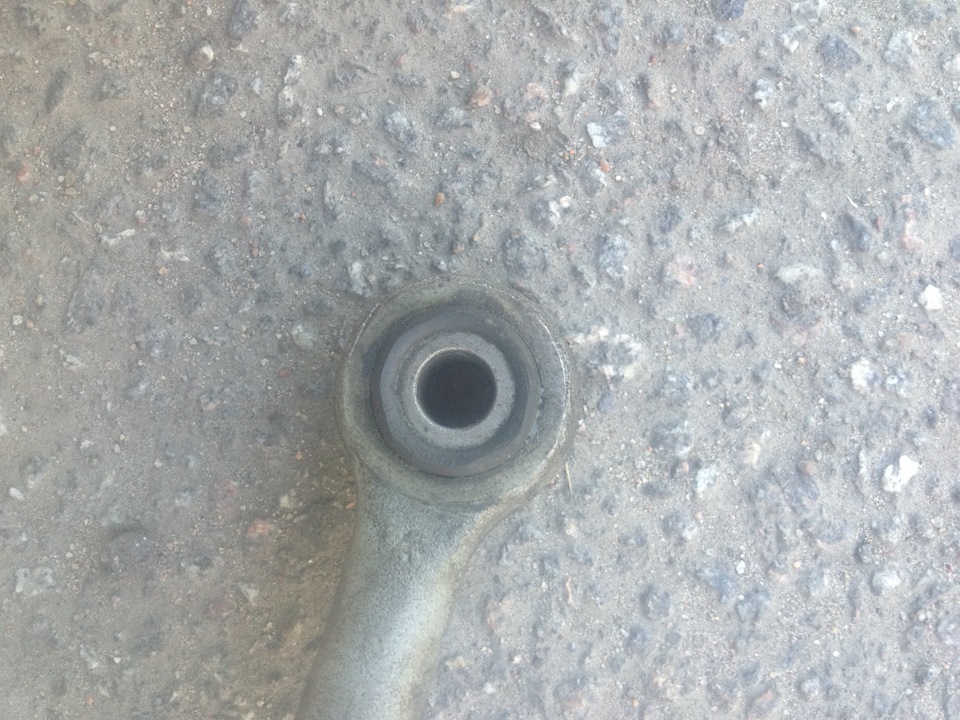

Слева на фото тяга от девятки внутренний диаметр у неё меньше и болт от десятки в неё не войдёт, плюс из сайленблока торчит втулка которая нам тоже не нужна.
Вариантов решения данной проблемы два:
Первый спилить втулку и рассверлить дырку побольше.
Второй взять новые сайленблоки от десятки обточить их и запресовать в первом подвернувшемся сервисе. Я пошел вариантом номер 2 вышло так.
Сегодня ездил на развал и мне сказали что всё это фигня и тяги можно было оставить от десятки ну что поделать. Интернет, такой интернет)
С тягами всё.Проблема номер два, это размер окна в моторном щите. Оно маленькое и рейка от десятки туда никаким чудом не заедет.
То есть надо пилить. Немного перестарался, и сверху и меня получилась щель. где-то в 1см
Половину этой дыры закрывает сейчас кожух который идёт сверху, но в любом случае щель есть.
Чтобы у вас не случилось также не пилите сильно вверх. От основной дырки пильните вверх на 1 см дальше если что подгоните.
Итак, тяги на ВАЗ 2110 готовы, окно есть.

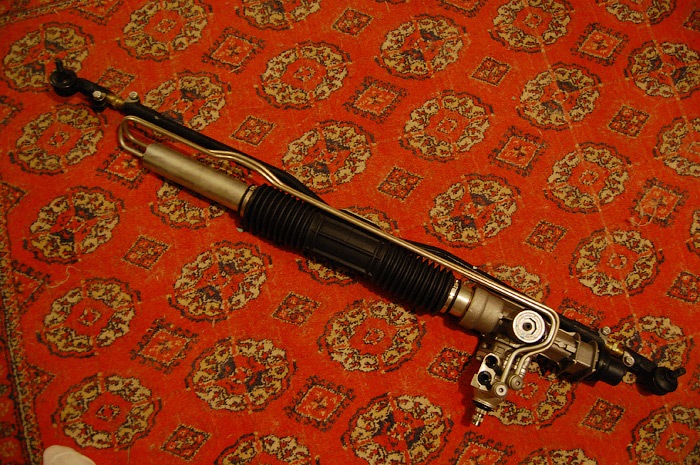

Перейдём к самой рейке.
В первую очередь нужно открутить все трубки, чтобы это сделать без проблем и не сорвать шлицы (как я например) обстучите каждый болт и они открутятся без усилий.
После того как трубки откручены нужно снять сам механизм, снимается он тоже без проблем (2 болта) в итоге останется голая рейка.
И вот теперь она без проблем зайдёт через правое окно (у колеса) на своё место.
Дальше сборка (перед тем как начинать ставит рейку, потренируйтесь вставлять механизм в рейку, там есть определённый принцип, нужно вращать вал против часовой стрелки и давить вниз)
Запихиваем рейку. находим более менее свободного места под капотом и в нём собираем её воедино. Я это делал где-то в промежутке между вакуумником и карбом.
С торца трубки прикручиваем через тоже окно что и вставляли рейку
Как всё прикрутили ставим рейку на её законное место и притягиваем. Шланг высокого давления советую разобрать на части и прикрутить его когда рейка уже будет стоять на месте. За рейкой следом ставим на место тяги.
На этом с рейкой всё
Следующая (и последняя) проблема это рулевой вал. его надо укорачивать.
7 раз отмеряем 1 раз отрезаем (лишнее)
Едем к токарю вытачиваем втулку (либо находим кусок трубы подходяшего диаметра) и привариваем всё это дело. Ещё контрольно я просверлил пару дырок и загнал в них болты.
В целом всё готово остаётся подключить трубки, закрепить бачок и прокачать систему.

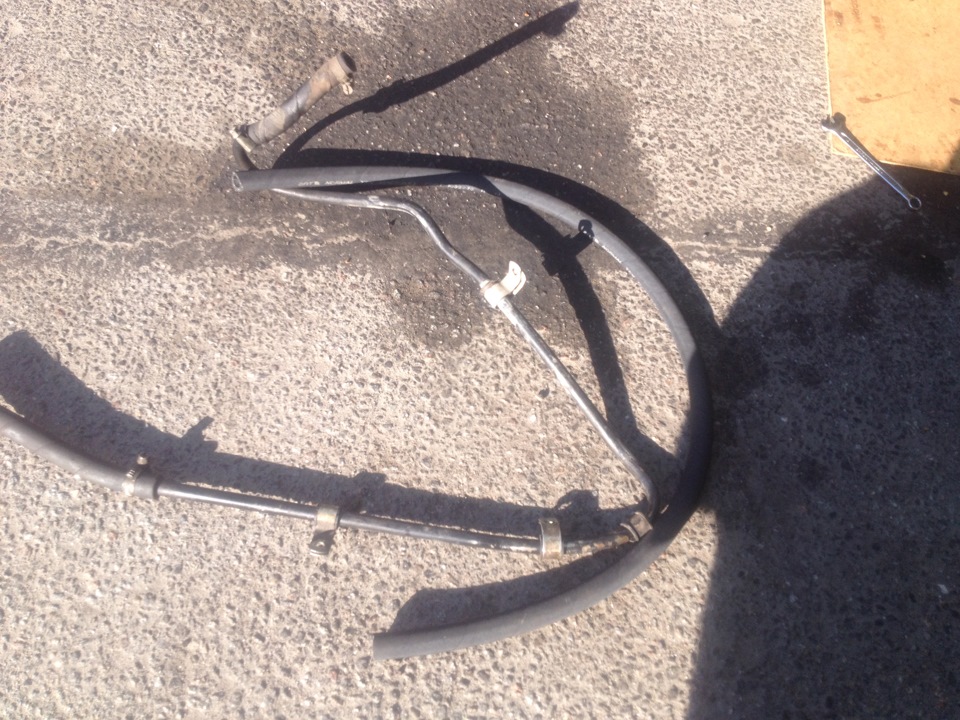

Как прокладывать трубки рассказывать не буду, единственное, что имейте в виду, что металлическую трубку (обратку) можно заменить на шланг, главное соблюсти внутренний диаметр и чтобы она была рассчитан на это. В любом магазине запчастей для «волги» и «газа» такой шланг найдут вам без проблем. (главное сказать, что для гура)
Крепление бачка, тоже на вкус и цвет я сделал так: Взял штатный кронштейн, отпилил от него лишнее.

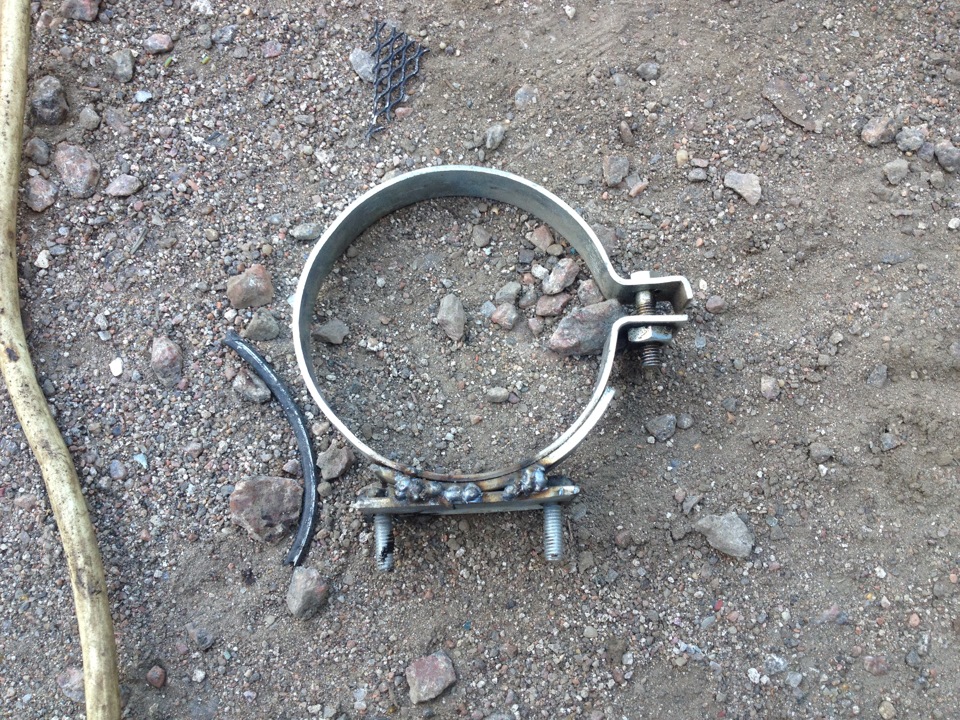

И приварил нужное
В подкапотке смотрится так
Результат: всё работает. Руль крутится буквально одним пальцем. Руль устойчивый, на кочках из рук не выскакивает, никуда не тянет. Ну и конечно короткая рейка 2.8 оборота вместо 3.8 штатных, это маленькое чудо которое даёт о себе знать, очень чуткий острый руль, по дворам с кучей резких поворотов хочется кататься кругами Вообще короткая рейка это пожалуй самая крутая доработка из всего что я делал по ходовой и она кардинально меняет рулевое управление.
Работы по установке гидроусилителя руля на ВАЗ 2109 выполнена.
