Список ламп и их замена на Шкода Рапид
Выложу список ламп на Шкоде Рапид, может кому пригодится.
Ближний свет: H7
Дальний свет/Дневной свет: H15
Передние поворотники: PY21W
Передние габаритные огни: W5W
Передние противотуманные фары: H8
Боковые повторители поворота: WY5W
Задние габаритные огни: W3W
Тормоз: P21/4W
Задний ход: P21W
Задний противотуманный фонарь: P21/4W
Задние поворотники: PY21W
Подсветка номера: W5W
Внешние виды ламп используемые в Шкода Рапид
H7
H15
H8
W5W
WY5W
W3W
P21/4W
P21W
PY21W
Забыл про ксеноновые фары.
Лампа D5S 25W P32d-2
Лампы для чтения спереди: W5W
Освещение бардачка: W5W
Лампы для чтения сзади: C10W
Освещение багажника: W5W
Внешний вид лампы C10W
Инструкция по замене ламп освещения на Шкоде Рапид — из мануала.
Замена ламп требует определённой сноровки. Мы рекомендуем, при неуверенности производить замену ламп накаливания в сервисном центре или обратиться за помощью к сторонним специалистам.
— Перед заменой ламп накаливания выключить зажигание и все источники света.
— Неисправные лампы накаливания можно заменять лампами аналогичного исполнения. Обозначение лампы нанесено на цоколе или на стеклянной колбе.
— Отсек для блока с запасными лампами находится в пластиковом контейнере в запасном колесе или под покрытием для пола в багажном отделении.
Расположение ламп накаливания в галогеновой фаре
А — Ближний свет
В — Дальний свет, дневной режим освещения и габаритный огонь
С — Передний указатель поворота
Замена лампы накаливания ближнего света
— Снимите резиновую крышку A.
— Извлеките разъём с лампой накаливания, покачивая его из стороны в сторону, по направлению стрелки.
— Вставьте новую лампу так, чтобы фиксирующие выступы лампы вошли в пазы отражателя.
— Установите резиновую крышку.
Замена лампы накаливания дальнего света, дневного режима освещения и лампы габаритного огня
Снятие и установка лампы накаливания дальнего света и дневного режима освещения
— Снимите резиновую крышку В.
— Поверните патрон лампы A до упора против часовой стрелки и извлеките.
— Замените лампу, вставьте патрон с новой лампой и поверните его до упора по часовой стрелке.
— Установите резиновую крышку.
Снятие и установка лампы габаритного огня
— Снимите резиновую крышку В.
— Извлеките патрон C вместе с лапой накаливания, покачивая его из стороны в сторону.
— Извлеките неисправную лампу накаливания из патрона C по направлению стрелки.
— Установите новую лампу накаливания в патрон до упора.
— Вставьте патрон с лампой накаливания в фару.
— Установите резиновую крышку.
Замена лампы накаливания в переднем указателе поворота
— Поверните патрон с лампой накаливания до упора против часовой стрелки и извлеките.
— Замените лампу, вставьте патрон с новой лампой и поверните его до упора по часовой стрелке.
Замена лампы противотуманной фары
Снятие защитной решётки
— Отсоедините защитную решётку в обозначенном стрелкой месте A с помощью скобы для снятия колёсных колпаков.
— Снимите защитную решётку в направлении стрелки.
Замена лампы противотуманной фары
— Отверните противотуманную фару В с помощью отвёртки из бортового инструмента.
— Снимите противотуманную фару по направлению стрелки.
— Поверните патрон лампы A до упора против часовой стрелки и извлеките.
— Вставьте патрон с новой лампой накаливания в фару и поверните по часовой стрелке до упора.
— Установите противотуманную фару по направлению, противоположному обозначенному стрелкой В и привинтите.
— Установите защитную решётку и осторожно прижмите. Защитная решётка должна надёжно зафиксироваться.
Замена лампы плафона освещения номерного знака
— Откройте дверь багажного отсека.
— Вставьте в обозначенном стрелкой месте А плоскую отвёртку, слегка надавите и освободите пружинный фиксатор.
— Извлеките неисправную лампу накаливания из патрона по направлению стрелки В.
— Установите новую лампу в патрон.
— Установите плафон на место и слегка прижмите до фиксации пружинного фиксатора.
Снятие заднего фонаря
— Откройте дверь багажного отсека.
— Вставьте в отверстие в месте, обозначенном стрелкой А скобу для снятия колёсных колпаков.
— Снимите крышку в направлении стрелки.
— Отверните винты крепления заднего фонаря В с помощью отвёртки из бортового инструмента.
— Возьмитесь за задний фонарь и, покачивая, осторожно выньте его в направлении по диагонали назад.
— Оттяните фиксатор 1 на разъёме в направлении стрелки.
— Нажмите защёлку 2 и отсоедините разъём.
Установка заднего фонаря
— Подсоедините разъём к фонарю и надёжно зафиксируйте.
— Осторожно вставьте задний фонарь в проём кузова, так чтобы пальцы 2 на фонаре установились в гнёзда на кузове D.
— Привинтите задний фонарь и установите крышку. Надёжно зафиксируйте крышку.
Замена ламп заднего фонаря
Замена лампы накаливания во внешней части заднего фонаря
— Поверните патрон лампы 1 против часовой стрелки и извлеките его из корпуса заднего фонаря.
— Замените лампу, вставьте патрон с установленной новой лампой в корпус заднего фонаря и поверните его до упора по часовой стрелке.
Замена лампы накаливания во внутренней части заднего фонаря
— Отожмите защёлки колодки патронов ламп А, и извлеките колодку из заднего фонаря.
— Поверните патрон до упора против часовой стрелки и выньте его из корпуса фонаря В.
— Замените лампу, вставьте патрон с установленной новой лампой в корпус заднего фонаря и поверните его до упора по часовой стрелке.
— Вставьте колодку ламп обратно в фонарь. Фиксаторы должны запереться с характерными щелчками.
Источник
Галоген или светодиоды для ПТФ Skoda Rapid I рестайлинг 2018 года
И еще одна работа в копилку замен заводского галогена на светодиоды, выполненная в нашем автосервисе на «Мельникова, 5», где прокачали противотуманный свет автомобилю Skoda Rapid, установив вместо стандартных лампочек светодиодные лампы XS-Light LED H11, добившись таким образом реального прироста к качеству освещения ПТФ. Ну и про белый свет также не стоит забывать – классический желтый свет уже всем порядком надоел, так что современные автомобилисты в массе своей выбирают именно белое свечение фар.
Светодиодные лампы XS-Light LED H11 – это наша собственная разработка: данные лампы светят ярким белым светом в температуре 5000K, корпус выполнен из авиационного алюминия, охлаждение в данном случае пассивное, но и сами по себе светодиоды не нагреваются сильней 60 градусов. Отдельного внимания заслуживают светодиодные чипы – в наших лампах используются технологии последних поколений, поэтому мы и можем гарантировать отличную яркость света при достойной работоспособности. На лампы распространяется фирменная гарантия на 18 месяцев.
Есть распространенное мнение: желтый свет противотуманных фар лучше освещает мокрый асфальт. Справедливости ради отметим, что это действительно так, но только в том случае, если сравнивать между желтыми и белыми галогенными лампами. Говоря о светодиодах, мы сразу же упомянули их более высокую яркость, которая компенсирует освещение по мокрой дороге, так что по факту результат в любом случае будет лучше.

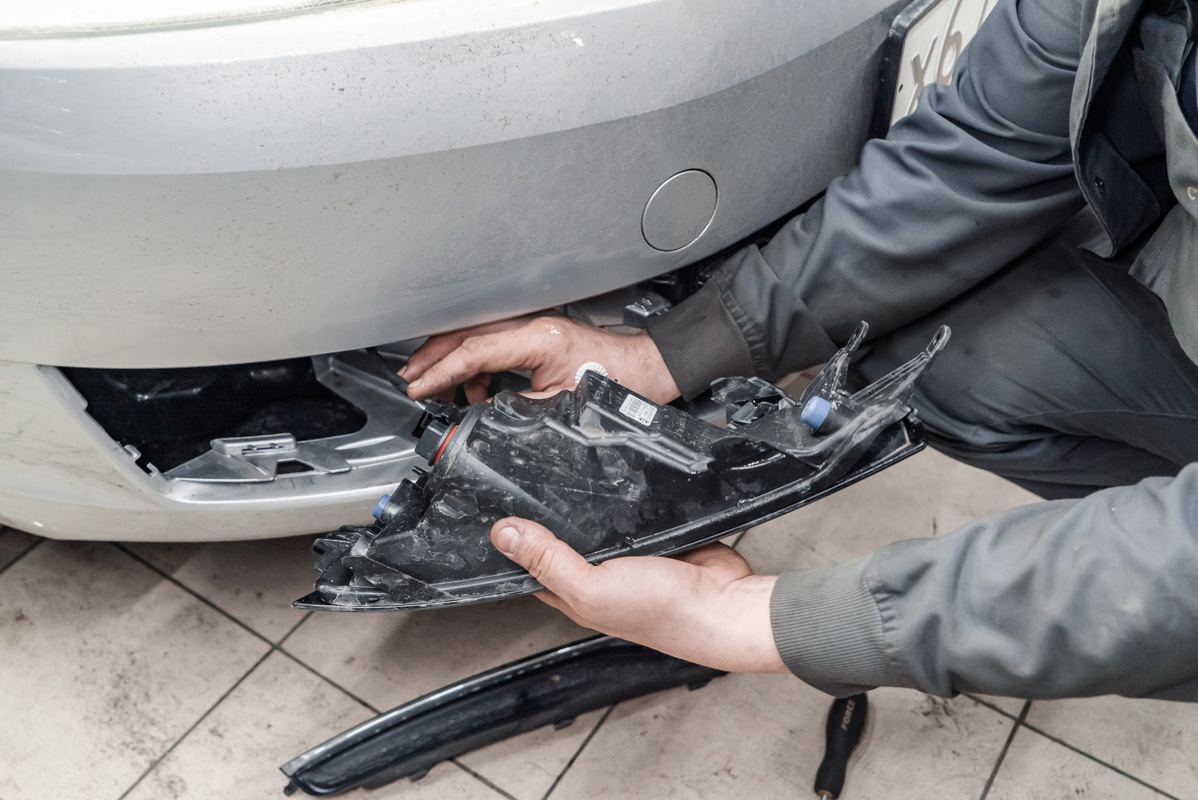

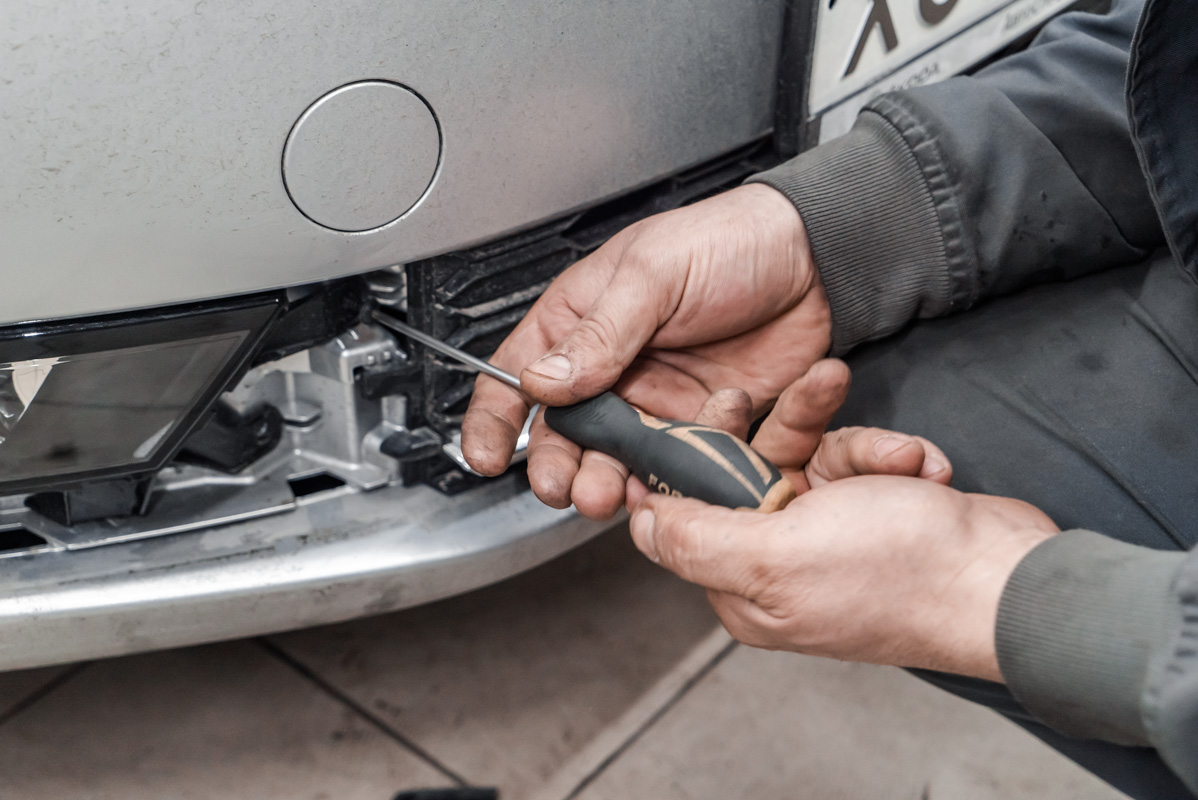

Для установки светодиодов в ПТФ Шкода Рапид потребуется извлечь сами противотуманки , чтобы достать из них заводской галоген, на место которого устанавливаем светодиодные лампы XS-Light LED H11, сразу же выставляя их в положении, чтобы они светили на уровне асфальта. Работа по времени занимает около часа, на нее, конечно, предоставляется гарантия сроком на 12 месяцев, но в большинстве своем проблем никаких не возникает, так как мы уверены в своем оборудовании и в своих мастерах.

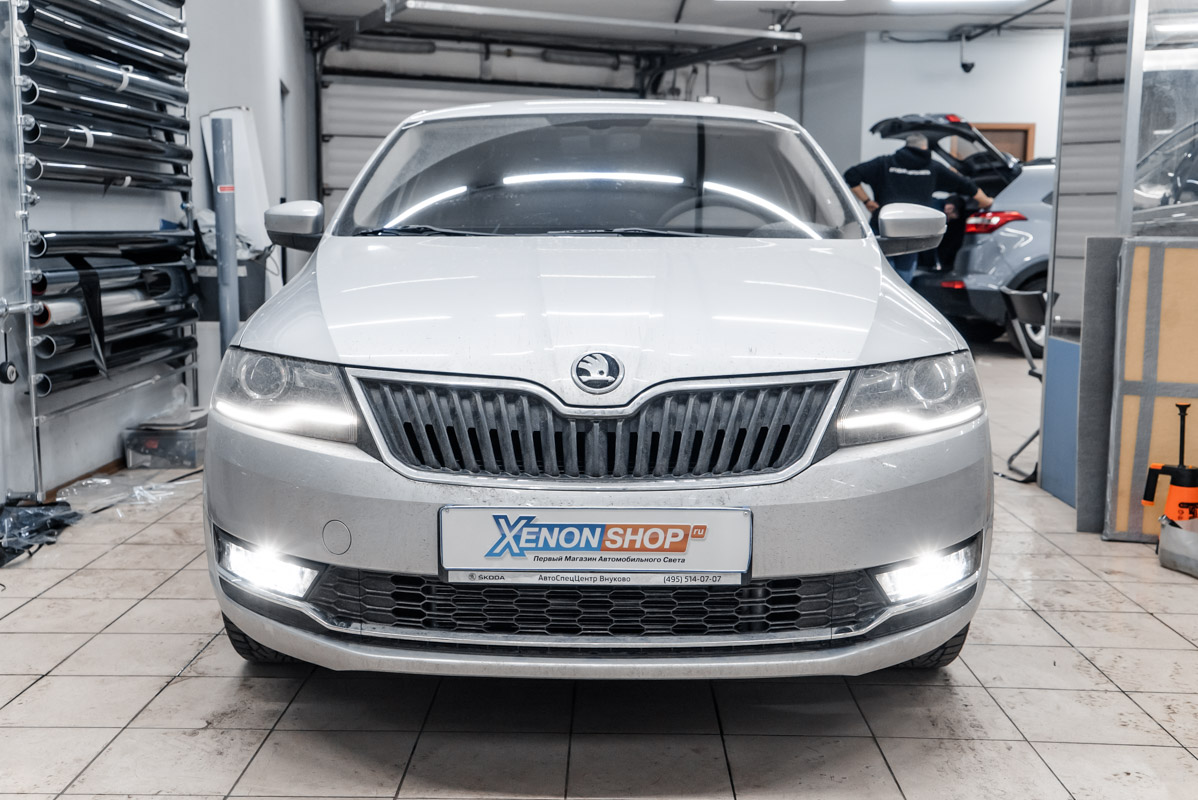

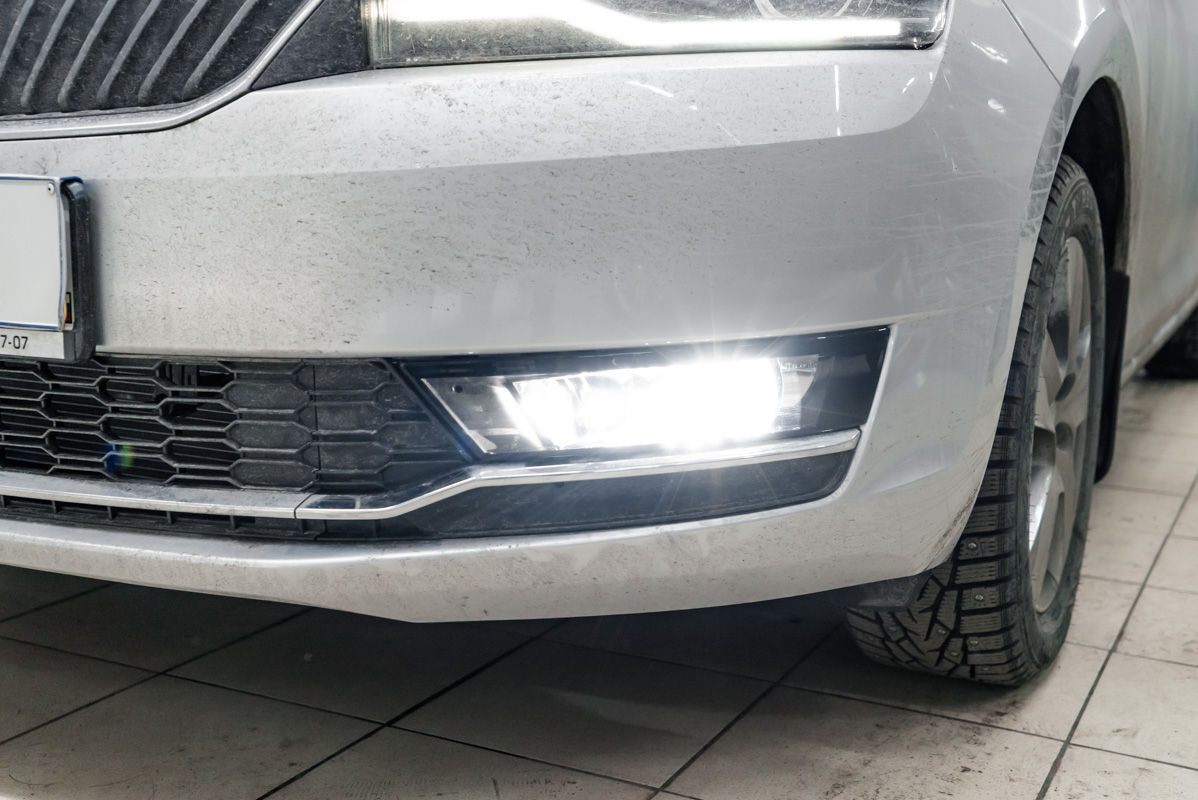

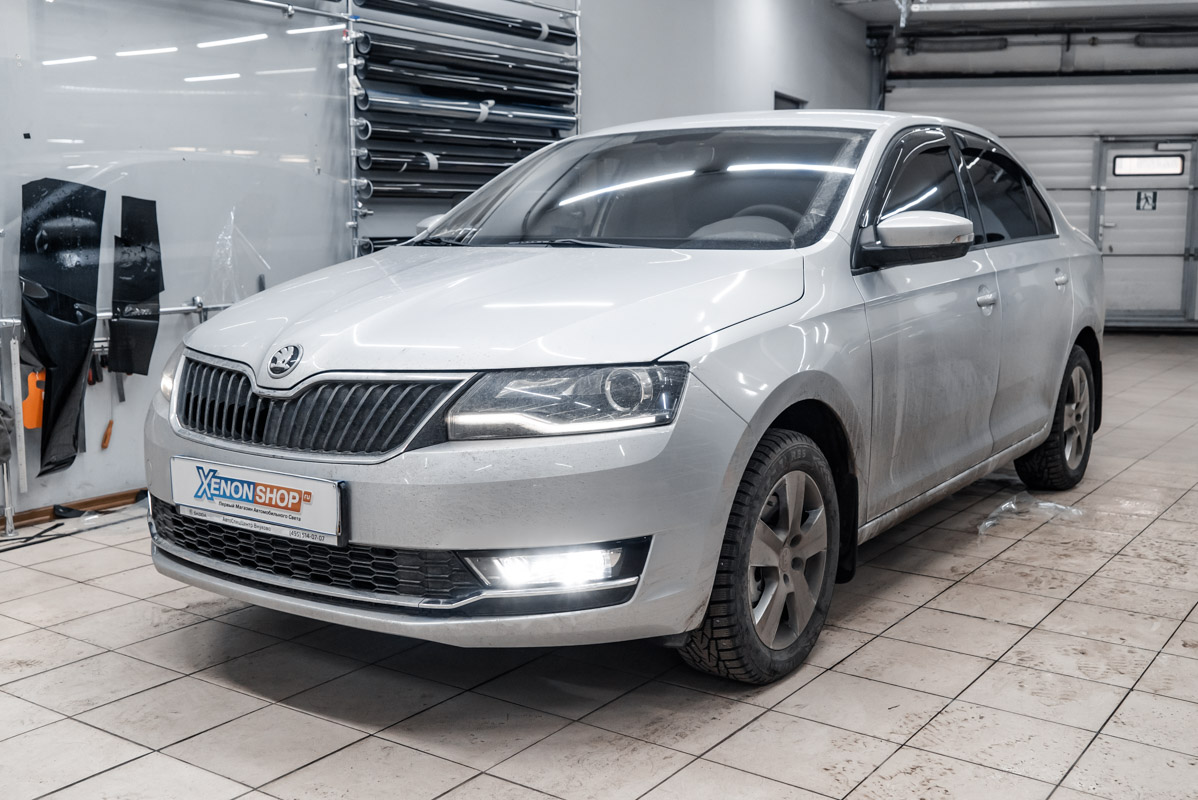

Самое интересное в наших работах – итог, собственно, после установки светодиодов в ПТФ Skoda Rapid противотуманки засветились ярко-белым светом; светотеневая граница шире, плотней и мощней , чем в исходном своем состоянии. Кстати, светодиодные противотуманные фары можно использовать в роли ДХО, если в заводской комплектации авто их нет, так как LED-лампы потребляют куда меньше питания аккумулятора, чем заводские газовые лампы. Со стороны белый свет фар также смотрится эффектней и красивей заводского желтого – эстетику никто не отменял.
Записаться на установку светодиодных ламп
В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!
Источник
Замена: Противотуманные лампочки на Skoda Rapid
Одним из существенных плюсов рестайлинга Шкода Рапид, на мой взгляд, являются новые фары. Шкодавцы сделали их биксенонавыми, то есть в одной лампе совмещён и дальний и ближний свет, а также добавили диодную полоску дневных ходовых огней, совмещённую с указателем поворота. Таким образом, в фаре нет ни одной галогеновой лампочки. Даже подсветка заднего номерного знака светодиодная. И всё это светит приятным белым светом. Пока вы не включаете противотуманные фары.
Забирая машину из салона, мне менеджер показывал, что есть то, что есть это, и я был всем доволен, пока дело не дошло до показа противотуманок. Мне чуть плохо не стало, ну как так можно, всю оптику сделать замечательной, а противотуманки цветом лампочки Ильича, как сказал мой брат. Это как ложку дёгтя в бочку с мёдом. Ладно, думаю, не буду их пока просто включать, а там поменяю. Но при первом же повороте во дворе, я понял, что эти противотуманки подсвечивают мне поворот. И эту функцию в бортовом компьютере можно было бы даже отключить, но вещь то и в правду полезная. И я побежал их менять.
Сначала хотел Philips, но в магазине белых Филипсов на H8 не оказалось, так что я взял Маяк. На предыдущей машине всегда их ставил, по году и больше работали – без проблем, и коль не было, что хотел, взял, что проверял, да и цена раза в три у них дешевле. И почему на заводе эту копеечную ерунду сразу не могли решить? Ну, да бог с ними. Теперь я доволен!
Сама замена лампы – дело не сложное. В инструкции всё написано. На Drive тоже есть статьи, да и в Youtube можно видео посмотреть. Единственное, чего я не понял с ходу, так как выглядит сама лампочка и какой у неё цоколь.
Лампа H8 12V 35W. На фото родная лампочка. Чтобы лампа светила белым светом, колба должна быть синей. Полностью синей. Не надо брать лампы, у Маяка они есть, у которых только половина окрашена в синий цвет, а другая прозрачная. Они не светят белым светом. Проверенно на предыдущей машине. Т.ч. только целиком синие!
Крючок, чтобы снять накладку на бампер тоже сфотогравировал. Он идёт вместе со штатным инструментом.
И вставлять его нужно в рестайлинговом варианте сюда. Не надо пытаться там искать, за что зацепить, или повернуть. Просто зацепите за саму накладку и потяните потихоньку на себя. Всё очень легко снимается. Затем отверткой, PH2 вполне подойдет, хотя, вроде, отвёртка есть в наборе инструментов. Я не проверял, но говорят. Так вот, отверткой открутите два винта, вытащите фару, затем снимите разъём, поверните лампу и вытащите её. После, в обратном порядке, соберите всё назад. Только колбу пальцами не трогайте, чтобы светила дольше.
В общем делов реально на пять минут, а эстетики и удовольствия на миллион.
