Схема автоматического включения фар на ваз

Автоматическое включение света фар

Устройство собрано на трёх реле и находится под панелью приборов слева от руля. Использованы обычные автомобильные реле: 2 с нормально-разомкнутыми контактами и одно с нормально-замкнутыми (если точнее, реле одинаковые, но задействованы разные контакты). Зачем же целых 3 реле?! А вот зачем:

• одно включает габариты, подсветку приборов и прочие мелочи;
• другое включает ближний свет;
• третье отключает ближний при включении дальнего света, а также при постановке на ручной тормоз.

Тщательные археологические работы по исследованию проводки выдали сюрприз: ВАЗ-2108 уже с завода имеет подготовку под схему автоматического включения фар! Вот тебе и автомобиль 2000 года — за 10 лет до введения закона всё предусмотрено! Не исключено, что эта подготовка есть только в экспортных вариантах жгутов.

Можно ли сделать устройство автоматического включения фар самостоятельно? Конечно. Внимательно смотрим схему, ставим реле и подключаем проводку — там всё просто.

Все провода идут к контактам монтажного блока, номера указаны на схеме. Голубой провод лучше делать более толстым, остальные могут быть обычными.
Управляющий сигнал приходит по голубому проводу. Реле 2 включается — включаются габариты и подсветка приборов, реле 1 уже замкнуто — включается ближний. Когда включаем дальний свет, на зелено-черном проводе появляется 12В, что ведет к отключению реле 1, и отключается ближний свет. Когда ставим на «ручник», размыкается реле 3, за ним — реле 1 и опять же выключается ближний.
В моем случае фины, похоже, внесли модернизации — желто-красный провод подключен нештатным образом, что видно по использованным коннекторам. По видимости, производители на ВАЗе строго следовали закону: включение сделано только для ближнего света, но не для габаритов и подсветки приборов, что в целом разумно. Возможно, реле 2 и не предусмотрено на ВАЗе. Фины же добавили включение и габаритов с подсветкой именно желто-красным проводом.

Назначение и нагрузка проводов

Провод	Функция	Рекомендация по сечению
Коричнево-голубой	Сигнальный. Идет на «массу» через «ручник».	Любое
Зелено-черный	Сигнальный. Идет на «массу» через нити ламп.	Любое
Серо-красный	Силовой. Питает реле ближнего света, задние противотуманные фонари, фароочистители.	0.5-0.75
Желто-красный	Силовой. Питает «габариты», подсветку приборов, подсветку номерного знака, подкапотную лампу.	0.5-0.75
Голубой	Основной питающий 3 реле и то, что питают серо-красный и желто-красный.	0.75 и более

И напоследок одно замечание: не слушайте «автоспецов», которые говорят, что езда со всегда включенным светом плохо влияет на аккумулятор или генератор — ложь чистой воды, а ведутся на нее многие.

Источник

Автоматическое включение ближнего света фар: как сделать самому

С учетом недавних изменений в правилах дорожного движения на территории РФ водитель обязан включить ближний свет фар как при езде в темное, так и светлое время суток. В противном случае сотрудники ГИБДД имеют право оштрафовать водителя.

Хотя сумма штрафа не самая большая, при этом сама факт того, что автомобиль могут задержать за нарушение ПДД, после чего за такое правонарушение водитель будет оштрафован на определенную сумму, по целому ряду причин неприемлем для большинства ответственных автолюбителей.

Чтобы избежать подобных ошибок, оптимальным вариантом является включение ближнего света при запуске двигателя, то есть автоматически. Однако далеко не все ТС имеют подобную функцию, которая реализована штатно. В этой статье мы рассмотрим, как доработать автомобиль, чтобы фары включались одновременно с запуском ДВС.

Автоматическое включение фар: схема, доступные варианты, преимущества

Вполне логично, что именно автоматическое включение ближнего света является той самой опцией, которая позволяет не опасаться ситуации, когда перед поездкой водитель забыл включить свет. При этом на многих импортных авто устройство автоматического включения есть, но его срабатывание происходит только с учетом определенных условий (изменение освещения, сигнал от датчика дождя и т.д.)

Однако по ПДД в РФ свет должен быть включен постоянно, независимо от того, темно на улице или светло. Некоторые владельцы, чтобы не забыть включить свет, вынуждены в светлое время суток оставлять машину на парковке с включенными фарами, тем самым разряжая аккумулятор.

Другими словами, фары должны включаться параллельно запуску ДВС. Также можно реализовать отключение света после того, как двигатель глушится. Кстати, для автомобилей, которые не имеют даже штатного датчика света (отечественные авто, старые или бюджетные новые иномарки), срабатывающего в случае изменения освещенности, постоянно включенный ближний свет позволит повысить безопасность при езде по тоннелям, под мостами и т.д.

Если желания ставить на машину самодельные устройства нет, тогда заводские решения окажутся наилучшим вариантом. Однако функционал может быть несколько ограничен. Главное, как в первом, так и во втором случае подобные решения позволяют реализовать автоматическое включение света фар, свет включается синхронно в момент включения зажигания или пуска двигателя.

При этом еще раз отметим, что разные схемы отличаются функциональностью. Например, можно сделать так, чтобы днем горели только фары, а в темное время суток подключались габариты и т.д.

Схемы автоматического включения фар при запуске двигателя

Давайте рассмотрим несколько наиболее популярных решений. Основной задачей для автовключения света фар является подача на него питания. Это питание можно взять от зажигания. Однако следует помнить, что в авто зачастую есть и другие устройства, запитанные на замок зажигания. С этим могут возникнуть сложности.

Например, если магнитола включается после первого поворота ключа в замке, фары также могут срабатывать именно в этот момент. Такие аспекты нужно отдельно учитывать. Получается, двигатель заглушен, а ближний свет уже горит.

Отметим, многие водители считают, что подобная схема приводит к тому, что нагрузки на электроцепь возрастают. На практике правильно выполненное подключение сводит к минимуму или исключает такие нагрузки.

Чтобы реализовать автоматическое включение осветительных приборов по самой простой схеме своими руками, необходимо приобрести:

• штатное реле (пятиконтактное),
• проводку и диоды;

Более сложной и одновременно более удобной является схема, когда, простыми словами, фары запитываются на стояночный тормоз или датчик давления масла. Для успешного внедрения такого решения потребуется иметь 2 транзистора, проводку, реле и микросхему типа К561ТП1 или похожую.

Давайте начнем с первой схемы. При установке наилучшим образом подойдет кнопка выключения печки, которая расположена на блоке выключателей. Все работы сводятся к тому, чтобы снять выключатель габаритов, затем разъединяются провод «+» и колодка клавиш, через которую реализовано включение ближнего света фар.

Само подключение производится при помощи двойного провода, который соединяется с реле. В провод «+», который идет на выключатель печки, осуществляется врезка еще одного провода, который тоже подключается к реле. Далее к реле протягивается провод, через который подается питание на сами фары. Еще один провод «массы» кидается на корпус. На этом подключение закончено.

Остается только все соединения или перепаять, или же все «скрутки» тщательно заизолировать. В результате получается система включения ближнего света в момент включения зажигания.

К минусам можно отнести то, что в зимний период нагрузка на АКБ в момент пуска будет выше, машина будет прогреваться с включенными фарами и дополнительно расходовать топливо и т.д.

• Чтобы избавиться от недостатков, можно задействовать следующую схему. Доработки позволят отключить свет после остановки ТС, причем независимо от включения самого зажигания. Для этого подключение выполняется к стояночному тормозу или к датчику давления масла. Как уже было сказано выше, в основе лежит микросхема, а соединение осуществляется через «ручник» или датчик давления масла.

Также после остановки ДВС питание с датчика подается на лампу-диод, которую устанавливают на панели приборов. Также конденсатор в схеме управления фарами начнет разряжаться и питание на реле не подается.

Хотя данная схема позволяет «обойти» замок зажигания, она также не лишена некоторых минусов. Если давление в системе смазки будет «плавающим» или понижаться, срабатывание датчика возможно при езде на нейтральной передаче или на холостых. Свет фар в таком случае будет моргать.

Еще добавим, что включение фар можно сделать как автоматическим, так и ручным. Данная возможность реализуется путем создания параллельного подключения и выбора нужного сопротивления на самой микросхеме. Кстати, решение подключаться к датчику давления масла не популярное, так как схема сложная, нужна дополнительная проводка, повышаются требования к качеству соединений.

• Проще реализовать подключение к стояночному тормозу. Для этого к общему списку деталей нужно добавить дополнительное реле, которое запитывается на кнопку стояночного тормоза.

Такой способ позволяет добиться следующего:

1. как только водитель начинает поднимать ручник, происходит отключение света фар;
2. если же ручник начать опускать, фары сразу включаются;

Советы и рекомендации

Как видно, изготовленные самостоятельно решения могут иметь больше плюсов, чем штатные. Функциональность также расширяется, стоимость зачастую получается более привлекательной. Другими словами, собрать недорогую схему автоматического включения ближнего света фар вполне реально.

При этом важно понимать, что для сборки схемы своими руками необходим определенный опыт и навыки. Если вы не уверены в своих силах, лучше обратиться за помощью к профессиональному автоэлектрику. Если же работы выполняются самостоятельно, точки врезки оптимально располагать во внутрисалонном пространстве, а не под капотом. Такой подход позволит избежать окисления контактов, снижает риски увлажнения и короткого замыкания и т.п.

Что касается реле, проводов, предохранителей и т.д., реле нужно надежно закреплять, проводку необходимо прокладывать так, чтобы провода не лежали в «натяг». В местах перегибов проводов и в точках, где провод касается металлических частей кузова, должна присутствовать дополнительная изолирующая термоусадка. В противном случае провод может перетереться и начать замыкать.

Также настоятельно не рекомендуется вместо реле обходиться обычными перемычками, подключаться в обход предохранителей и т.д. Игнорирование данных рекомендаций может не только стать причиной неполадок оборудования, но и замыканий или пожаров.

Как работает кнопка запуска мотора. Доступные варианты и решения для самостоятельной установки кнопки стартера. Как самому установить кнопку запуска ДВС.

Почему в автомобиле отключается головное устройство (магнитола) при запуске двигателя. Основные причины отключения автомагнитолы, возможные неисправности.

В чем заключается и для чего необходима разминусовка силового агрегата. Основные преимущества данного решения, установка дополнительной массы своими руками.

Как самому правильно сделать шумоизоляцию двигателя и моторного щита автомобиля. Материалы для обработки, устранение шумов и вибраций. Советы, рекомендации.

Бортовой компьютер для карбюраторного двигателя. Основные функции и возможности устройства, особенности управления БК для карбюраторных авто, плюсы, минусы.

Блок дистанционного автозапуска двигателя: основные функции. Безопасность использования модуля автозапуска ДВС, взаимодействие с автосигнализацией и иммо.

Источник

Автоматическое включение и выключение ближнего света

Итак, поскольку постоянно забываю включать, а что ещё хуже – выключать ближний свет, я решил попробовать автоматизировать этот процесс. Обычные реле, продающиеся в магазине меня не устраивали тем, что свет либо включается сразу после включения зажигания/запуска ДВС, либо после достижения определённого напряжения, а напряжение как известно – вещь непостоянная.

Поэтому реле использовал стандартное пятиконтактное, т.к. четырёхконтактного нормально-замкнутого не нашёл. К выводу «30» реле подключаем провод, соединённый с красным спаренным проводом от фишки замка зажигания, который включает втягивающее реле стартера. К выводу «86» цепляем провод с фишки лампочки генератора. Вывод «85» — масса. К выводу «87а» подключаем зелёный провод с кнопки включения наружного освещения. К выводу «87» ничего не подключаем.

Принцип работы:
Зажигание выключено – на реле нет напряжения и фары не горят.
Зажигание включено – на лампе генератора минус и фары не горят.
Запуск ДВС – на лампе появился плюс, но плюс появился и на втягивающем стартера, релюха разомкнута и фары не горят.
ДВС заработал, отпускаем стартер, реле замыкается и т.к. на лампе генератора плюс, этот плюс идёт на трёхрычажный переключатель света. Ну, собственно схема:

То есть фары загораются только тогда, когда запущен двигатель и выключен стартер. Это особенно актуально зимой, т.к. чем меньше лишних потребителей во время запуска двигателя – тем больше шансов завестись.
Переключение света в подрулевом трёхрычажном переключателе происходит следующим образом: 0 – фары выключены, 1 – горит ближний свет, 2 – горит дальний.

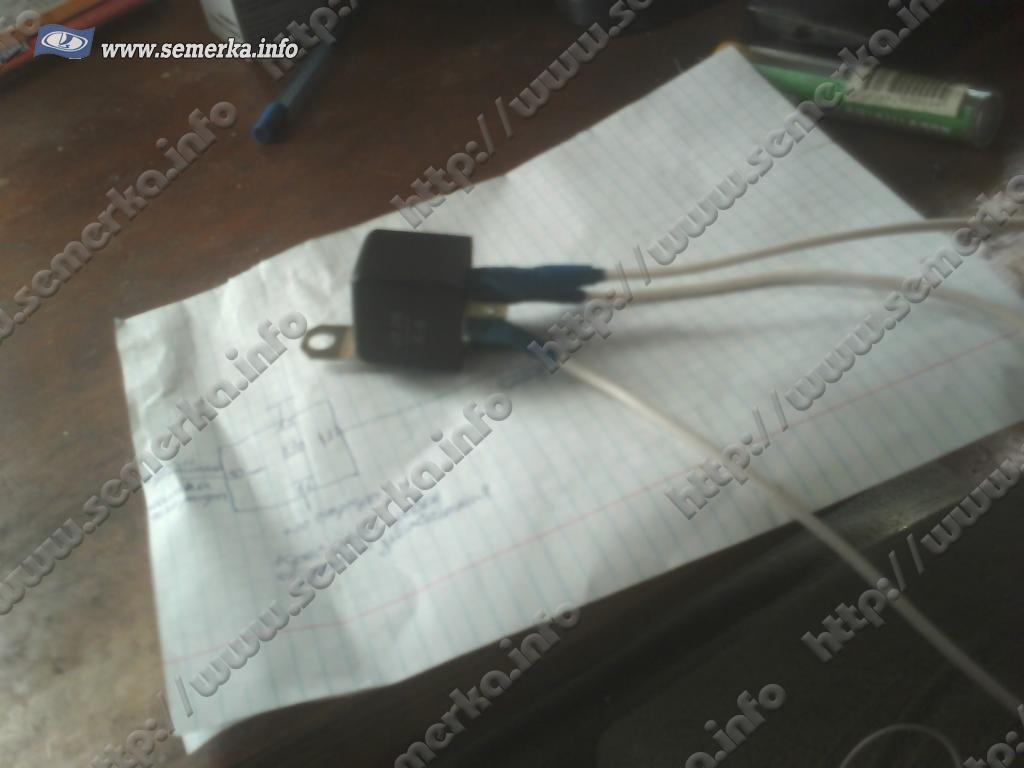

Вот фото реализации:
