Замена руля на Ниссан Х-Трейл
Примечание:
Перед тем, как снять руль на Ниссан Х-Трейл, сначала нужно будет снять подушку безопасности водителя.
Снятие подушки безопасности на Ниссан Х-Трейл
1. Поднимите крышку капота и зафиксируйте ее упором.
2. Ключом на 10 мм отсоедините провод от «минусовой» клеммы АКБ и подождите около 15 минут (для полного разряда конденсатора активатора).
Предупреждение:
Попытка снятия подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.
3. Перейдите в салон автомобиля.
4. Подденьте отверткой и снимите заглушки винтов крепления с обеих сторон руля.
5. Ключом Torx T30 выверните с двух сторон по винту.
6. Потяните на себя и отведите подушку безопасности от руля Ниссан Х-Трейл.
7. Отсоедините колодку и разъем.
8. Подденьте отверткой фиксатор колодки проводов.
9. Поднимите его вверх, и отсоедините колодку от выводов подушки безопасности водителя.
10. Снимите подушку безопасности с руля Ниссан Х-Трейл.
Примечание:
Не допускайте падение модуля подушки безопасности и попадание на него воды, смазки или масла.
Не допускайте воздействие на модуль подушки безопасности температуры выше 95 °С.
Замена руля Ниссан Х-Трейл

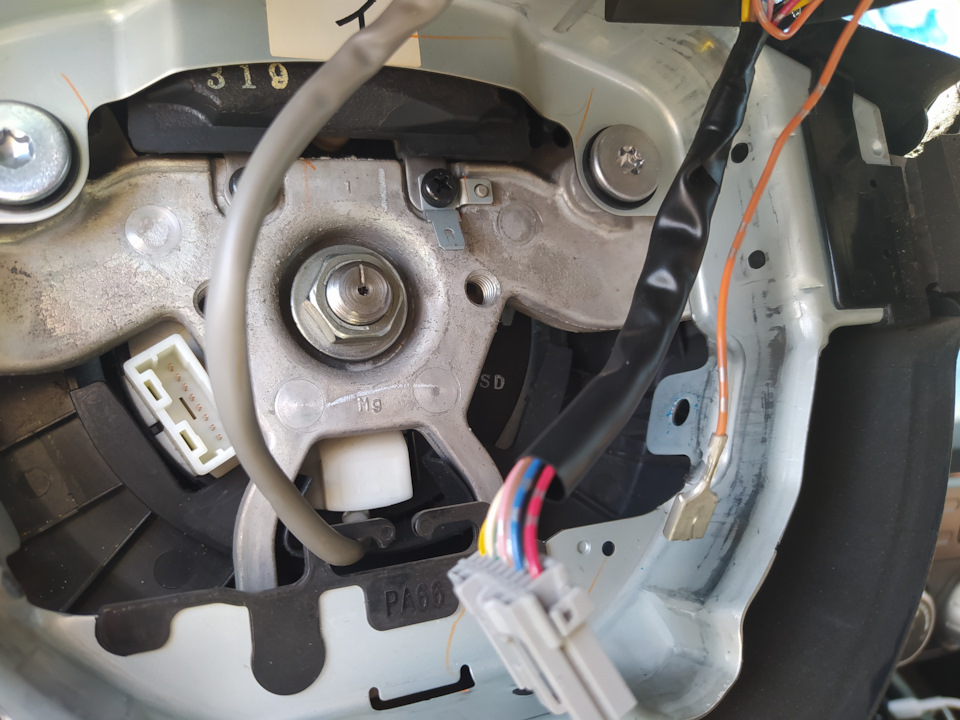

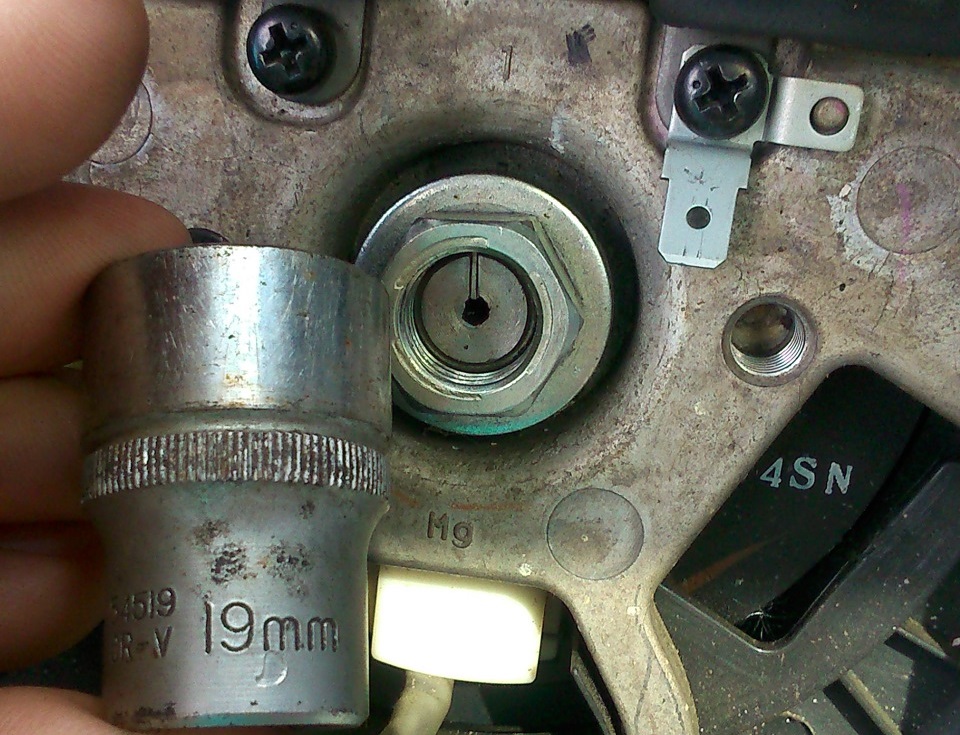

1. Удерживая руль от проворачивания, головкой на 19 мм ослабьте затяжку гайки его крепления к рулевому валу.
Примечание:
Не отворачивайте полностью гайку крепления. При резком отсоединении руля Ниссан Х-Трейл от рулевого вала, можно нанести себе травму.

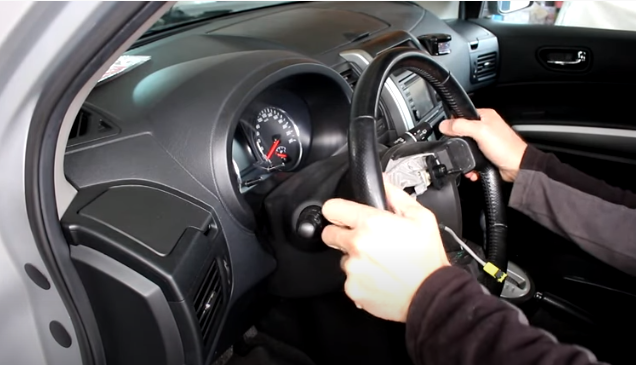

2. Резкими ударами рук сзади по рулю, сбейте его со шлицев рулевого вала. Если руль не поддается, покачайте его влево-вправо, а потом потяните вверх.
3. Открутите гайку крепления до конца и снимите рулевое колесо.

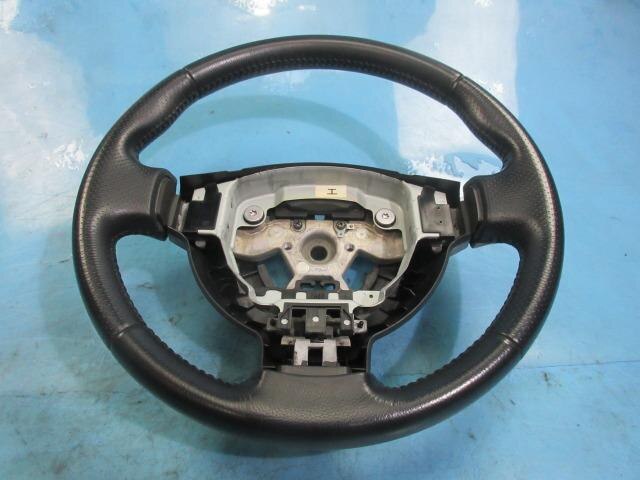

4. Замените руль Ниссан Х-Трейл на новый.

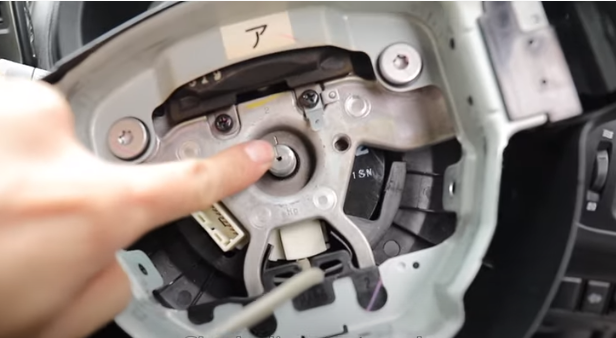

5. Совместите метку на ступице руля с меткой на торце рулевого вала и установите руль на место.
6. Затяните гайку крепления руля Ниссан Х-Трейл моментом 34 Н•м.
7. Установите подушку безопасности в порядке, обратном снятию.
8. Проверьте работу звукового сигнала.
Примечание:
При первом включении зажигания, после установки модуля подушки, находитесь вне автомобиля и включайте зажигание, протянув руку под рулевой колонкой.
Источник
Замена руля на Ниссан Х-Трейл
Примечание:
Перед тем, как снять руль на Ниссан Х-Трейл, сначала нужно будет снять подушку безопасности водителя.
Снятие подушки безопасности на Ниссан Х-Трейл
1. Поднимите крышку капота и зафиксируйте ее упором.
2. Ключом на 10 мм отсоедините провод от «минусовой» клеммы АКБ и подождите около 15 минут (для полного разряда конденсатора активатора).
Предупреждение:
Попытка снятия подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.
3. Перейдите в салон автомобиля.
4. Подденьте отверткой и снимите заглушки винтов крепления с обеих сторон руля.
5. Ключом Torx T30 выверните с двух сторон по винту.
6. Потяните на себя и отведите подушку безопасности от руля Ниссан Х-Трейл.
7. Отсоедините колодку и разъем.
8. Подденьте отверткой фиксатор колодки проводов.
9. Поднимите его вверх, и отсоедините колодку от выводов подушки безопасности водителя.
10. Снимите подушку безопасности с руля Ниссан Х-Трейл.
Примечание:
Не допускайте падение модуля подушки безопасности и попадание на него воды, смазки или масла.
Не допускайте воздействие на модуль подушки безопасности температуры выше 95 °С.
Замена руля Ниссан Х-Трейл
1. Удерживая руль от проворачивания, головкой на 19 мм ослабьте затяжку гайки его крепления к рулевому валу.
Примечание:
Не отворачивайте полностью гайку крепления. При резком отсоединении руля Ниссан Х-Трейл от рулевого вала, можно нанести себе травму.
2. Резкими ударами рук сзади по рулю, сбейте его со шлицев рулевого вала. Если руль не поддается, покачайте его влево-вправо, а потом потяните вверх.
3. Открутите гайку крепления до конца и снимите рулевое колесо.
4. Замените руль Ниссан Х-Трейл на новый.
5. Совместите метку на ступице руля с меткой на торце рулевого вала и установите руль на место.
6. Затяните гайку крепления руля Ниссан Х-Трейл моментом 34 Н•м.
7. Установите подушку безопасности в порядке, обратном снятию.
8. Проверьте работу звукового сигнала.
Примечание:
При первом включении зажигания, после установки модуля подушки, находитесь вне автомобиля и включайте зажигание, протянув руку под рулевой колонкой.
Источник
Замена подрулевого шлейфа Ниссан Х-Трейл 2007 — 2014
Примечание:
Перед тем, как снять подрулевой шлейф на Ниссан Х-Трейл, сначала нужно будет снять подушку безопасности и рулевое колесо.
Снятие подушки безопасности на Ниссан Х-Трейл
1. Поднимите крышку капота и зафиксируйте ее упором.
2. Ключом на 10 мм отсоедините провод от «минусовой» клеммы АКБ и подождите около 15 минут (для полного разряда конденсатора активатора).
Предупреждение:
Попытка снятия подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.
3. Перейдите в салон автомобиля.
4. Подденьте отверткой и снимите заглушки винтов крепления с обеих сторон руля.
5. Ключом Torx T30 выверните с двух сторон по винту.
6. Потяните на себя и отведите подушку безопасности от руля.
7. Отсоедините колодку и разъем.
8. Подденьте отверткой фиксатор колодки проводов.
9. Поднимите его вверх, и отсоедините колодку от выводов подушки безопасности водителя.
10. Снимите подушку безопасности с руля.
Примечание:
Не допускайте падение модуля подушки безопасности и попадание на него воды, смазки или масла.
Не допускайте воздействие на модуль подушки безопасности температуры выше 95 °С.
Снятие руля Ниссан Х-Трейл
1. Удерживая руль от проворачивания, головкой на 19 мм ослабьте затяжку гайки его крепления к рулевому валу.
Примечание:
Не отворачивайте полностью гайку крепления. При резком отсоединении руля от рулевого вала, можно нанести себе травму.
2. Резкими ударами рук сзади по рулю, сбейте его со шлицев рулевого вала. Если руль не поддается, покачайте его влево-вправо, а потом потяните вверх.
3. Открутите гайку крепления до конца и снимите рулевое колесо.

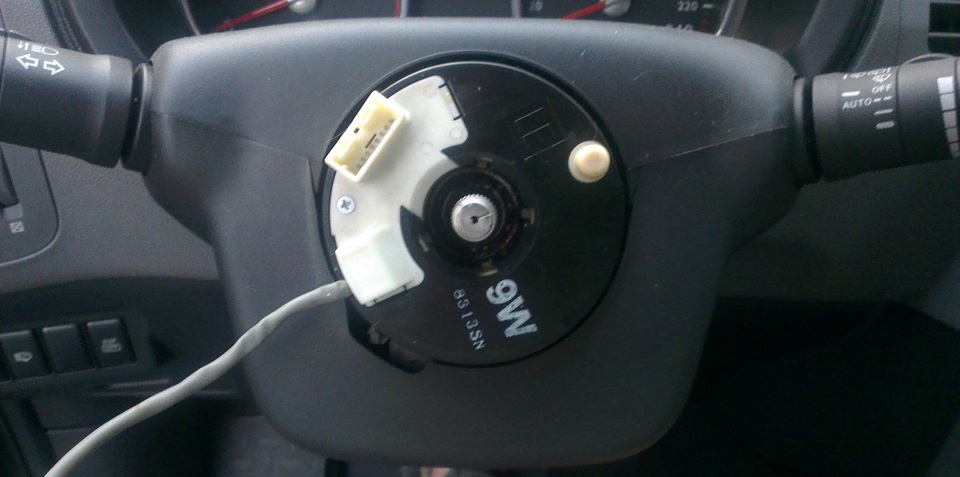

Снятие подрулевого шлейфа Ниссан Х-Трейл
1. Крестовой отверткой выверните 2 крепежных винта кожуха рулевой колонки.
2. Подденьте лопаткой накладку замка зажигания.
3. Снимите накладку.
4. Отожмите с двух сторон фиксаторы и разъедините 2 части кожуха рулевой колонки.
5. Потяните вверх и снимите верхнюю часть кожуха.
6. Снимите также и нижнюю часть.
7. Нажмите на фиксаторы и отсоедините от центрального кольца правый переключатель.
8. Нажмите на боковые фиксаторы и снимите левый переключатель.
9. Зафиксируйте скотчем или изолентой подрулевой шлейф от поворачивания.
10. Выверните 2 винта крепления подрулевого шлейфа Ниссан Х-Трейл к кронштейну рулевой колонки.
11. Потяните на себя и вытяните подрулевой шлейф.
12. Отсоедините от него 3 колодки проводов.
13. Снимите подрулевой шлейф Ниссан Х-Трейл с рулевой колонки.
14. При необходимости, замените подрулевой шлейф на новый.
15. Выверните 3 маленьких самореза и снимите датчик угла поворота руля.
16. Перестановите его со старого на новый подрулевой шлейф.
17. Установите подрулевой шлейф Ниссан Х-Трейл в порядке, обратном снятию.
18. Совместите метку на ступице руля с меткой на торце рулевого вала и установите руль на место.
19. Затяните гайку крепления руля моментом 34 Н•м.
20. Установите подушку безопасности в порядке, обратном снятию.
21. Проверьте работу звукового сигнала.
Примечание:
При первом включении зажигания, после установки модуля подушки, находитесь вне автомобиля и включайте зажигание, протянув руку под рулевой колонкой.
Сброс ошибки подушки безопасности Ниссан Х-Трейл
1. Включите зажигание.
2. Подождите, пока погаснет лампа подушки, и сразу выключите зажигание на 3 секунды.
3. Повторите процедуру 3 раза.
