Долой слепоту или установка фар Polo Hachback restyling + ПТФ

Даже не знаю с чего начать пост, ибо накопилось столько всего, что хочется сказать.
Наверное стоит начать с самой идеи замены фар и установки птф.
Ни для кого не секрет, что фары у наших автомобилей (поло седан) светят как УГ, особенно в сырую погоду. В городе с данным фактом мириться можно, но на трассе, где совершенно другие скорости и нет освещения — напрягает. Именно поэтому я задумал поменять фары. Ну, а раз пошла такая пьянка, вместе с ними поставить птф, чтобы не разбирать машину по 10 раз.
И вот тут начинается самое интересное.
Глава 1: Идея

Прежде чем что-то делать, я сидел и примерно 2 месяца изучал форумы, читал отзывы и тд. Так же хотелось, чтобы машины выделялась среди остальных. Конечно, гораздо выгоднее было поставить обычные фары от дорестайл хэча, но это не про нас. Так же была проё пропущена вспышка с мегасуперкрутой оптикой, то есть ксеноном. На момент, когда я спохватился, её уже у проверенных поставщиков не было. Ну ничего, меньше возможных проблем с ментами и техосмотром. Так же нам известно, что наши 4 фишки в фару забугорного пола не лезут, как ни старайся, требуются переходники или колхозинг с отрезанием фишек и понеслась душа в рай. Я стараюсь, по возможности, в машине делать всё на совесть, ведь на ней мне ещё ездить, да и в дальнейшем чтобы не краснеть. В итоге, решил потратить денег и купить переходники.
В сухом остатке нам потребуется:
1. Фары
2. Переходники
3. ПТФ
4.Проводка для ПТФ
5. Заглушки для ПТФ в бампер
6. Новый переключатель света с функцией ПТФ
7. Терпение и усердие.

Глава 2: Комплектующие

Здесь опишу, что нам надо и каталожные номера.
1. Фары и их каталожные номера:
6C1 941 005 — левая рестайл (приобрёл у RoFIREmaN )
6C1 941 006 — правая рестайл (приобрёл у RoFIREmaN )
6R1 941 007 E(или F) — левая дорестайл
6R1 941 008 E(или F) — правая дорестайл

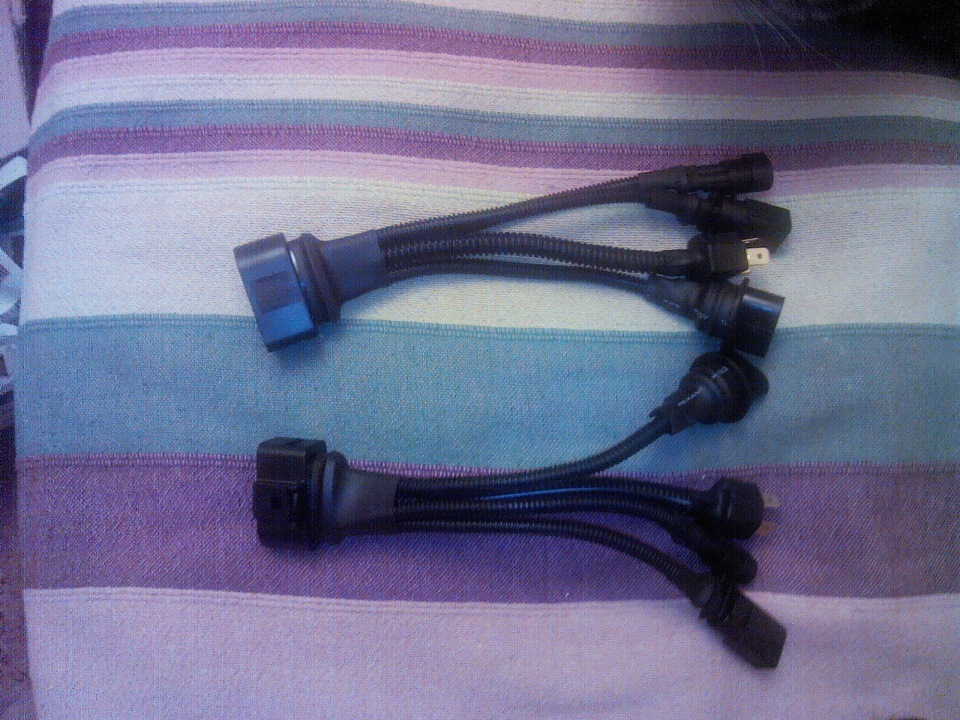

2. Переходники (приобрёл у RoFIREmaN )
3. Фары ПТФ и их номера:
1T0941699C — левая нелинзованная Hella (вроде бы такие же на конвеер идут)
1T0941700C — правая нелинзованная Hella (вроде бы такие же на конвеер идут)
1T0 941 699 — левая линзованная VAG
1T0 941 700 — правая линзованная VAG
4. Проводка к ПТФ (изготовлена под заказ и с любовью RoFIREmaN )
5.Заглушки в бампер и их номера:
6RU853665A 9B9 — левая без хрома
6RU853666A 9B9 — правая без хрома
6RU 854 661 9B9 — левая с хромом
6RU 854 662 9B9 — правая с хромо
6. Переключатель света:
6R0 941 531 GAPV — хром VAG
Китайский заменитель — не рекомендую.

Глава 3: Поиск и покупка деталей
С ПТФ и заглушками всё ясно, их валом на любой вкус и цвет. Здесь я хотел бы поведать о фарах, точнее о боли, страданиях, соплях их получении.
Так же чуть ниже напишу пару слов о пользователе Романе RoFIREmaN с которым и были у нас боевые приключения.
Первично я заказал у Романа переходники для фар. Роман отреагировал быстро и уже буквально через неделю они были у меня. Ну что тут сказать? Кто знает, как делает Роман и так всё поймёт. Кто мылится брать или нет переходники — берите, качество — завод!

На тот момент так же пытался купить фары через один известный магазин у себя в городе. Но доллар сильно скакал и на момент возможности покупки цена фар слегка на пару кусков поднялась да и сроки доставки около 2х месяцев портили ваще всё. Это меня опечалило. Уже почти заказал дорестайл, но решил узнать у Романа про рестайл фары и он сказал, что тоже может их достать и цена оказалась более чем привлекательной. Соответственно договорились.
Тут же оговорюсь, что Роман работает по предоплате, это и не удивительно, запчасти очень дорогие и покупать на свои кровные — разоришься. Так же хочу сказать, что он никого не кидает. Человек ответственный.
Фары были заказаны в 10х числах декабря.
А вот дальше начались непонятки со стороны поставщиков. Правая фара пришла от поставщиков примерно числа 26-27 декабря. И вроде бы всё клёво, но пришла она ОДНА! Со второй фарой поставщик сказал, что вроде как придёт числа 5 января. Ну а так как в НГ бухают все 2 недели, понятно, что 5 января нифига никто не работал. В этот момент мы общались с Романом, обсуждали произошедшее и не понимали, как они умудрились так затупить с фарами. К 13 января, всё же выяснилось, что 2ю фару нам даже не отправили из Германии, будь она неладна! Между тем, цены выросли. Далее Роман, огромное ему спасибо, смог договорится с поставщиком о доставке 2ой фары по старой цене, так же мне предлагал вернуть деньги. То есть данный человек не бросил всё на самотёк, а активно помогал мне. И это вовсе не реклама, а реальный отзыв простого владельца авто. В итоге пообещали, что фара придёт через 10 дней. Потом были нелепые разговоры о том, что фара пришла, но разбитая, заказали новую и тд. В итоге всё же доставили фару в середине февраля и Роман выслал их тут же ко мне в город.
Фарки пришли в целости и сохранности. И вот как-то так и закончилась эта эпопея.
Ну и ниже пара фоток…

Источник

Фары для Volkswagen Polo

Фары в автомобилях Фольксваген Поло подлежат замене в случаях:

• дорожно-транспортного происшествия с механическим повреждением конструкции;
• значительного ухудшения проницаемости стекла фары;
• потускнения светоотражающей поверхности излучателя;
• невозможности восстановления износившихся электрических контактов блока фары;
• нарушение элементов крепления фары, связанное с невозможностью надежной установки направления светового потока;
• проведения работ по тюнингу светового оборудования.

Эксплуатация транспортного средства с неисправным световым оборудованием запрещено.

Основные причины неисправностей передних фар автомобилей Фольксваген Поло седан и хэтчбек годов выпуска с 2010 до 2015 и рестайлинговых моделей после 2015 года:

• дорожно-транспортные происшествия;
• вандальные действия;
• неисправность системы регулировки светового потока фар;
• износ элементов крепления фары;
• трещина стекла;
• неисправность гнезд ламп;
• подгорание контактов разъемов;
• потускнение оптической системы.

В большинстве случаев такие неисправности не подлежат ремонту, тем более, система внешнего освещения автомобиля является одной из основных систем, определяющих безопасность движения. Рационально заменить блок фары агрегатно (в сборе).

Типы фар, применяемые на автомобилях Фольксваген Поло различных модификаций

В зависимости от года выпуска, комплектации фары имеют разные типы, обозначаемые соответствующими артикулами:

• Поло седан с 2010 до 2015 года выпуска

Передние фары для Фольксваген Поло седан (с 2010 г.в. по 2015 г.в.) имеют следующие оригинальные номера:

Артикул 6RU941015 левая передняя фара Volkswagen Polo в сборе и комплектом ламп.

Артикул 6RU941016 правая фара в комплекте с лампами и стеклом.

• Поло седан с 2015 года выпуска.

Фары с галогенными лампами левые имеют артикул 6RU941015. Комплектуются лампами.

Правая фара, артикул 6RU941016. Поставляется в комплекте со световым оборудованием.

Двойные фары с галогенными лампами имеют артикулы: левая 6R1941007F и правая 6R1941008F соответственно.

Фары с газоразрядными лампами – артикулы 6R1941039D левая и 6R1941040D правая.

Неоригинальные модели фар, например, от производителя DEPO, подходят к моделям до и после 2015 годов выпуска.

Совмещать на одном автомобиле форы оригинальные и неоригинальные не рекомендуется, так как разница будет заметна, возможны затруднения с прохождением технического осмотра. Поэтому замена только одной из фар на неоригинальную модель нежелательна.

Лампы, используемые в фарах автомобилей Фольксваген Поло различных модификаций

Модели 2010-2015 годов выпуска.

• Ближнее/дальнее освещение — 12V60/55W- артикул
• Передний габаритный свет — W5W-12V- артикул
• Поворотники PY21W12V- артикул 10256407.

Модели с 2015 года с галогенными лампами.

• Габариты — 5W- артикул 0177535.
• Дальнее/ближнее освещение 60/55W- артикул 0177637.
• Поворотники 21W– артикул 10256407.

Модели с двойными галогенными фарами.

• Габариты — 5W- артикул 0177535.
• Ближнее освещение 55W- артикул 10320102.
• Дальнее освещение 55W- артикул 10320102.
• Поворотники 21W- артикул N 10256407.

Модели с газоразрядными лампами

• Ближний свет — 55W — артикул 10320102.
• Дальнее освещение 35W — артикул 10721805.
• Поворотники 24W – артикул 10733101.

Последовательность замены фар в автомобилях Фольксваген Поло

Монтаж-демонтаж фар в автомобилях Фольксваген Поло производится в следующих случаях:

• при замене фары;
• в случае произведения демонтажа бампера;
• при проведении кузовных и окрасочных работ;
• при ремонте фары.

Перед тем, как снять фару, производится отключение отрицательной клеммы аккумуляторной батареи. Далее снимаются фишка от блока фары и патрон лампы габаритов. Последний этап подготовительных работ – демонтаж разъема регулятора направления светового потока.

Дальнейшая последовательность произведения работ приведена на рисунке:

Проверка исправности элементов блок-фары

Для проверки работоспособности фары следует использовать схему электрическую принципиальную соответствующей фары. Схема правой блок-фары приведена на рисунке:

На схеме: 1 – электропривод системы управления световым потоком правой фары; 2 – нить дальнего освещения, 3 – ближнее освещение, 4 – габариты, 5 – правый поворот.

Согласно данной схеме можно прозвонить каждую лампу со стороны разъемов. Для этого можно использовать мультиметр, переключенный в положение измерения сопротивления 200 Ом. В случае, когда прибор покажет бесконечное сопротивление, соответствующую электролампу необходимо заменить.

Схема левой блок-фары приведена на рисунке:

На схеме: 1 – лампа поворотников; 2 – габариты; 3 – нить ближнего освещения, 4 – нить дальнего света; 5 – привод регулятора светового потока левой фары.

Стоимость фар для Фольксваген Поло

Цена фары номер по каталогу производителя 44111D6LMLDEM2, 44111D6LLDEM2, 6R1941007E около 4000 рублей (аналог).

На вторичном рынке оригинальную фару можно приобрести от 1500 рублей.

Рекомендации по эксплуатации фар автомобилей Фольксваген Поло

В процессе эксплуатации автомобиля для предотвращения выхода из строя фар и сохранения их эксплуатационных характеристик следует:

• для предотвращения потускнения линз соблюдать мощность ламп накаливания согласно техническим параметрам на данную модель;
• следить за техническим состоянием разъемных соединений;
• не превышать номинал установленных предохранителей, обслуживающих соответствующее освещение;
• следить за исправностью и надежностью крепления фары (дребезг подвески лампы приводит к преждевременному выходу из строя ламп);
• избегать повышенных механических нагрузок на элементы фар, особенно, светопропускающую поверхность.

Источник

Все что вам следует знать о фарах на Polo sedan (Фольксваген Поло седан)

В сегодняшней статье расскажем вам о видах фар на ближайший и дальний отсвет на Volkswagen, их характеристиках, особенностях, средних ценах. Также вы узнаете, какие габаритные огни ставят автолюбители на свое средство передвижения, как поменять переднюю лампу ближнего света на Фольксваген Поло Седан и что нужно сделать для установки ПТФ своими руками.

Фары на Polo Sedan

Различают 4 основных вида фар, устанавливаемых на автомобиль: классические с лампами, работающими на механизме накаливания, галогенные, биксенонные и светодиодные. Если кратко выражаться об особенностях блок фар на автомобиль Поло Седан, можно сделать следующий вывод:

1. Лампы накаливания — потребляют много энергии, яркость света средняя, расход топлива средневысокий.
2. Галогенные — потребляют меньше энергии, яркость выше среднего, расход топлива ниже.
3. Газовые (биксенон) — потребляют в 2 раза меньше энергии, чем галогенные, очень ярко светят и потребляют энергии. Долго нагреваются.
4. Светодиодные — потребление энергии низкое, яркость высокая, расход топлива низкий. Светодиодные фары ближнего света для Поло Седан (Polo Sedan) достигают максимальной яркости меньше чем за секунду. Галоген достигает максимальной яркости за 0,5-1 секунды.

Сколько прослужат фары зависит от выбранного производителя, предоставляемых им гарантий и вашего стиля вождения. Если не включать лампы слишком часто, они могут прослужить дальше больше заявленного срока жизни. Рассмотрим каждый тип подробнее.

Фото светодиодных фар на Фольксваген Поло седан

Характеристика и виды

Существует несколько видов, монтируемых на транспортное средство передвижения. Оригинал фары на Поло Седан производится в Индии, имеет артикул VAG. Различают левую и правую фары. Каждый набор состоит из 3 главных элементов – металлического корпуса, установленного стекла и ламп накаливания.

• Передние фары включают в себя: габаритный огонь, передний указывающий элемент, просвет на дальнее и близкое расстояние.
• Задний комплект: указывающий элемент поворота, сигнал остановки, огонь габаритный, задний ход (т.н. правая фара Фольксваген Поло Седан), устройство против тумана (также известна как задняя левая фара на Фольксваген Поло Седан).
• Прочая комплектация: 6 диоды для дополнительного стоп-сигнала мощностью в 0,9 Ватт, боковой указатель поворота, подсвечивающее комплектующее для номеров.

Тюнингованные фары на Поло Седан 2013

Советы по выбору

Чаще на Поло Седан ставят би ксенон фары. Этот вид гарантирует хорошй просвет на дороге, создает большой контраст. Их главный недостаток — по сравнению с другими версиями им требуется больше времени, чтобы достичь максимальной яркости.

Альтернативный вариант включает в себя двойные галогенные фары. По сравнению с лампами накаливания, они потребляют в 2 раза меньше топлива. Средний срок службы галогеновой лампы составляет 500 – 1000 часов активного включения.

Совет: если вам нужны неоригинальные компоненты, например светодиодные LED фары на Polo Sedan, рекомендуем присмотреться к зарекомендовавшим себя производителям — Хелле, Депо, Ван Везелю, ТУС, и прочим компаниям.

Рекомендуем учитывать разницу, которая возникнет при монтаже неоригинальных фар. Если на машине будет установлен оригинал и не оригинал одновременно, уровень свечения и качество будут различаться.

Также в машине применяют ПТФ (противотуманные фары), габаритные огни. ПТФ обычно оснащены лапами НВ-4, потребление которых составляет 51 Вт. Установку птф на Поло Седан можно выполнить своими руками или обратиться в специализированный сервисный центр. Гайды по переустановке можно найти на YouTube.

В этом видео мастера ставят светодиодные фары на Volkswagen Polo 2017 года выпуска:

Замена ламп ближнего и дальнего света

1. Снимите колодку с проводником, дающим ток фаре.
2. Отсоедините пылесборник.
3. Отключите фиксирующую пружину с помощью нажатия.
4. Выньте старую лампу.
5. Вставьте новую.
6. Соберите прочие компоненты, следуя обратному порядку.

При переустановке лампы, использующейся в фаре поворота — установите в режиме на 45 о . Для правой фары поворот делается слева направо, для левой – справа налево. Замена задних фар происходит гораздо проще — необходимо снять пластиковый винтель и отсоединить разъем, подающий питание к проводам.

Для удаления самой лампы откройте заднюю часть машины и слегка придавите внутренний корпус фонарика. Задние комплектующие, дающие свет, удаляются после открепления защитного корпуса с закрепляющими элементами. По похожей инструкции можно заменить левый фонарь заднего габарита на Фольксваген Поло Седан.

Если вы не знаете, как снять и заменить лампу (фару) ближнего света на Фольксваген Поло Седан (Vw Polo Sedan), посмотрите видео-гайд от мастеров ниже. В нем подробно описывается процесс разборки, замены и регулировки комплектующих.

Габаритные огни

На автомобиль устанавливается лампа габарита мощностью в 5 Ватт и задний элемент габаритного света. По ЕЭК они обозначаются как W5W. Замена и крепление фары габаритных огней на Фольксваген Поло Седан производится аналогичным образом, как и в прошлом руководстве.

Цена на комплектующие зависит от конкретного интернет-магазина, выбранной марки и раскрученности бренда.

Из этого видео вы узнаете, как снять лампу габаритов на Поло седан:

ПТФ на Фольксваген Поло седан

Установка своими руками

На автомобиль Поло Седан от Фольксваген устанавливают фары противо туманки мощностью в 51 Ватт. В комплекте идут лампы НВ4. Установка достаточно проста, включает в себя меньше шагов по сравнению с заменой передних фар.

1. Снимите стоковые заглушки бампера.
2. Прикрутите ПТФ к бамперу. В целом может понадобится 6 саморезов.
3. Поставьте заглушки бампера с отверстиями под противотуманные фары.
4. Подсоедините провода к аккумулятору.

Замена лампы противотуманной фары Volkswagen Polo седан

Регулировка

Руководство, как отрегулировать противотуманные фары на Фольксваген Поло Седан:

1. Снимите элемент, переключающий свет. Для этого в положении нуля надавите на ручку коплектующего на расстоянии 4-5 мм. После чего поверните в положение «габариты» и вытяните весь блок за ручку. Тянуть на себя.
2. Вставьте контакт в разъем, подключаемый к выключателю света.

Цена за фары может достигать 6-8 тысяч рублей, включая дополнительные компоненты, такие как саморезы.

Совет: если вы не знаете, как сделать рестайлинг и тюнинг фар на Фольксваген Поло Седан после установки — рекомендуем обратиться в технический центр, предлагающий соответствующие услуги.

Подводя итог: в статье вы узнали, какие фары устанавливаются на автомобиль и чем отличаются. Вы также получили краткие пошаговые руководства по замене нужных компонентов. Выбирая авто, рекомендуем брать светодиодные или газовые фары.

В данном видео автор покажет, как своими руками установить двойные противотуманные фары на Фольксваген Поло седан:
